اوور ہیڈ ڈسٹری بیوشن ٹرانسفارمر
اوور ہیڈ ڈسٹری بیوشن ٹرانسفارمرتفصیل
اوور ہیڈ ڈسٹری بیوشن ٹرانسفارمر پاور ڈسٹری بیوشن نیٹ ورکس میں ایک لازمی جزو ہے، جس کو ہائی وولٹیج بجلی کو پاور لائنوں سے کم وولٹیج تک کم کرنے کے لیے ڈیزائن کیا گیا ہے جو رہائشی، تجارتی اور صنعتی استعمال کے لیے موزوں ہے۔ یوٹیلیٹی پولز یا سٹیل کے ڈھانچے پر نصب، یہ ٹرانسفارمرز بیرونی عناصر کے سامنے آتے ہیں، جو انہیں پائیدار اور موسم کے خلاف مزاحم بناتے ہیں۔ عام طور پر موصلیت اور ٹھنڈک کے لیے تیل سے بھرے ہوئے، اوور ہیڈ ڈسٹری بیوشن ٹرانسفارمرز برقی بوجھ کا مؤثر طریقے سے انتظام کرتے ہیں، اور اختتامی صارفین کو بجلی کی قابل اعتماد ترسیل کو یقینی بناتے ہیں۔ وہ دیہی اور شہری علاقوں میں بڑے پیمانے پر استعمال ہوتے ہیں جہاں زیر زمین تقسیم ممکن نہیں ہے، جو بجلی کی تقسیم کے لیے ایک سرمایہ کاری مؤثر اور موثر حل پیش کرتے ہیں۔ ان کا مضبوط ڈیزائن اور تنصیب میں آسانی انہیں یوٹیلیٹیز اور پاور کمپنیوں کے لیے ایک ترجیحی انتخاب بناتی ہے۔
پول ماونٹڈ ٹرانسفارمر
|
کلیدی صفات |
|
|
صنعت کی مخصوص خصوصیات |
|
|
پروڈکٹ |
سنگل فیز آئل فلڈ پول ماونٹڈ ٹرانسفارمر |
|
مرحلہ |
سنگل |
|
کوائل نمبر |
آٹو ٹرانسفارمر |
|
دیگر صفات |
|
|
اصل کی جگہ |
جیانگ، چین |
|
ماڈل نمبر |
سنگل فیز ٹرانسفارمر |
|
شرح شدہ صلاحیت |
10kva سے 333kva تک |
|
ہائی وولٹیج |
34.5kV اور نیچے |
|
کم وولٹیج |
120/240/277/480V |
|
تعدد |
50/60Hz |
|
معیاری |
IEC، ANSI، IEEE، CSA |
|
ویکٹر گروپ |
Ii0, Ii6 |
|
مواد |
ایلومینیم/کاپر |
|
درخواست |
دیہی پاور گرڈ، دور دراز پہاڑی علاقے، بکھرے دیہات، زرعی پیداوار، روشنی، بجلی کی کھپت، ریلوے، شہری پاور گرڈ |
|
قسم |
تیل میں ڈوبا ہوا ٹرانسفارمر |
|
فیچر |
کم نقصان |
مندرجہ ذیل جدول روایتی پول ماونٹڈ ٹرانسفارمر کا معیاری پیرامیٹر ہے۔ اگر آپ کو دیگر صلاحیت اور وولٹیج کی سطح کی ضرورت ہے، تو براہ کرم درست تکنیکی پیرامیٹرز اور پیشکشیں حاصل کرنے کے لیے ٹرانس پاور سے رابطہ کریں۔
ذیل کی تفصیلات صرف حوالہ کے لیے ہیں۔
|
صلاحیت (kVA) |
η(%) |
ε(%) |
Io(%) |
کور کا نقصان (W) |
تانبے کا نقصان (W) |
DIMENSION(MM) |
تیل (L) |
TOTAL WT (کلوگرام) |
||
|
W |
D |
H |
||||||||
|
10 |
97.2 |
3 |
1.9 |
45 |
180 |
440 |
520 |
940 |
30 |
100 |
|
15 |
97.3 |
3 |
1.8 |
58 |
215 |
450 |
530 |
970 |
30 |
130 |
|
25 |
97.5 |
2.8 |
1.7 |
82 |
295 |
500 |
580 |
980 |
40 |
180 |
|
37.5 |
97.7 |
2.6 |
1.6 |
110 |
400 |
520 |
600 |
1000 |
40 |
220 |
|
50 |
98.1 |
1.9 |
1.5 |
140 |
490 |
540 |
630 |
1060 |
45 |
280 |
|
75 |
98.2 |
1.8 |
1.4 |
200 |
700 |
590 |
670 |
1100 |
55 |
380 |
|
100 |
98.3 |
1.7 |
1.3 |
260 |
900 |
680 |
680 |
1120 |
60 |
450 |
|
167 |
98.4 |
1.6 |
1.2 |
450 |
1500 |
710 |
800 |
1190 |
80 |
580 |
|
250 |
98.5 |
1.5 |
1.1 |
650 |
2250 |
980 |
950 |
1350 |
215 |
980 |
|
333 |
98.6 |
1.4 |
1 |
800 |
3000 |
1040 |
960 |
1400 |
240 |
1100 |
ٹیسٹ آئٹم
√ سمیٹ مزاحمت ٹیسٹ
√ موصلیت مزاحمت ٹیسٹ
√ وولٹیج کے تناسب کی خرابی کا ٹیسٹ
√ شارٹ سرکٹ امپیڈینس ٹیسٹ
√ بغیر بوجھ کا نقصان (واٹیج) ٹیسٹ
√ لوڈ نقصان (واٹیج) ٹیسٹ
√ حوصلہ افزائی وولٹیج برداشت ٹیسٹ
√ علیحدہ ماخذ وولٹیج برداشت ٹیسٹ
√ پریشر انٹیگریٹی ٹیسٹ ٹیسٹ
25kVA سنگل فیز آئل فلڈ پول ماونٹڈ ٹرانسفارمر کے طول و عرض اور وزن کی تفصیلات
75kVA سنگل فیز آئل فلڈ پول ماونٹڈ ٹرانسفارمر کے طول و عرض اور وزن کی تفصیلات
167kVA سنگل فیز آئل فلڈ پول ماونٹڈ ٹرانسفارمر کے طول و عرض اور وزن کی تفصیلات
سنگل فیز آئل فلڈ پول ماونٹڈ ٹرانسفارمر ڈایاگرام

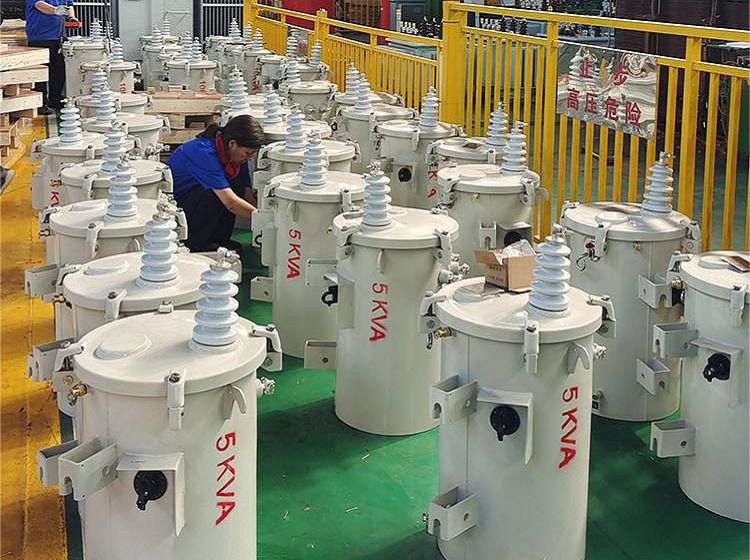

پول ماونٹڈ ٹرانسفارمر پکچرز
قطب ماونٹڈ ٹرانسفارمر پیکیجنگ
اکثر پوچھے گئے سوالات (FAQ)
