3-لوپ فیڈ کے ساتھ فیز پیڈ ماونٹڈ ٹرانسفارمر
فائدے اور فوائد
لوپ فیڈ کے ساتھ فیز پیڈ ماونٹڈ ٹرانسفارمر 3- کی تنصیب کئی فوائد پیش کرتی ہے جیسے کہ تقسیم کے دوران بجلی کے نقصان میں کمی، بجلی کی سپلائی کی بہتر وشوسنییتا، اور روایتی پول ماونٹڈ ٹرانسفارمرز کے مقابلے میں دیکھ بھال کے لیے آسان رسائی۔
دستیاب سپلائی
|
پاور ریٹنگ |
45kVA٪7e6000kVA |
|
پرائمری وولٹیج کی درجہ بندی |
35kV تک |
|
سیکنڈری وولٹیج کی درجہ بندی |
24.94kV تک |
|
HV ٹیپ رینج |
±2×2.5% یا دیگر |
|
کنکشن کی قسم |
ڈیلٹا/وائی |
|
وائنڈنگ کنڈکٹر |
کاپر یا ایلومینیم |
|
قسم |
لوپ فیڈ / ریڈیل فیڈ |
|
کنفیگریشن |
زندہ سامنے / مردہ سامنے |
|
بل |
٪7b٪7b0٪7d٪7dkV |
|
معیارات |
اے این ایس آئی، آئی ای ای ای، ڈی او ای، سی ایس اے، نیما، یو ایل |
|
درخواست |
رہائشی علاقے، ہوٹل، سنگل فیملی ہاؤسز، پارکس، ڈسٹری بیوشن سسٹم |
|
تیل کی قسم |
معدنی تیل یا بایوڈیگریڈیبل قدرتی سبزیوں کا تیل، غیر پی سی بی سیال |
|
رنگ ختم کریں۔ |
بیل گرین یا حسب ضرورت |
|
انکلوژر ریٹنگ |
NEMA 3R ویدر پروف وائرنگ کیبنٹ، سیل شدہ ٹینک |
جنرلفیچر
1. دوہری فیوز پروٹیکشن سسٹم
ڈوئل فیوز پروٹیکشن سسٹم سے لیس، ہمارا ٹرانسفارمر بہتر حفاظت اور بھروسے کو یقینی بناتا ہے، جس میں اضافی سیکیورٹی کے لیے آئسولیشن لنکس کے ساتھ بے-او-نیٹ فیوز شامل ہیں۔
2. 5 پوزیشنوں کے ساتھ چینجر کو تھپتھپائیں۔
ایک 5-پوزیشن ٹیپ چینجر کی شمولیت وولٹیج کی سطحوں کی لچکدار ایڈجسٹمنٹ، لوڈ کی مختلف حالتوں کے مطابق کارکردگی اور کارکردگی کو بہتر بنانے کی اجازت دیتی ہے۔
3. 6 سوراخ کے ساتھ LV ٹرمینل
سہولت اور استعداد کے لیے ڈیزائن کیا گیا، ہمارا ٹرانسفارمر ایک LV ٹرمینل کے ساتھ آتا ہے جس میں 6 سوراخ ہوتے ہیں، آسان اور محفوظ کنکشن کی سہولت فراہم کرتے ہیں۔
4. الگ کرنے کے قابل موصل ہائی وولٹیج کنیکٹر
علیحدگی کے قابل موصل ہائی وولٹیج کنیکٹر کے ساتھ، ہمارا ٹرانسفارمر تنصیب اور دیکھ بھال کے دوران زیادہ سے زیادہ حفاظت کو یقینی بناتے ہوئے موثر اور قابل اعتماد کنکشن پیش کرتا ہے۔
5. یو ایل لسٹڈ نیم پلیٹ
UL کی فہرست میں درج نام کی تختی کے ساتھ، ہمارا ٹرانسفارمر سخت معیار اور حفاظتی معیارات پر پورا اترتا ہے، اپنی اعلیٰ کارکردگی اور صنعت کے ضوابط کی تعمیل کو یقینی بناتا ہے۔
پیرامیٹرز
درج ذیل جدول لوپ فیڈ کے ساتھ 3-فیز پیڈ ماؤنٹڈ ٹرانسفارمر کا معیاری پیرامیٹر ہے۔ اگر آپ کو دیگر صلاحیت اور وولٹیج کی سطح کی ضرورت ہے، تو براہ کرم درست تکنیکی پیرامیٹرز اور پیشکشیں حاصل کرنے کے لیے ٹرانس پاور سے رابطہ کریں۔
ہم گاہکوں کے مطابق لوپ فیڈ کے ساتھ اپنی مرضی کے مطابق 3-فیز پیڈ ماؤنٹڈ ٹرانسفارمر فراہم کرتے ہیں۔
ذیل کی تفصیلات صرف حوالہ کے لیے ہیں۔
|
تھری فیز پیڈ ماؤنٹ ٹرانسفارمرز سائز |
||||||
|
kVA |
قسم |
ایچ وی |
ایل وی |
ڈبلیو (ملی میٹر) |
ڈی (ملی میٹر) |
ایچ (ملی میٹر) |
|
75 |
ریڈیل |
25000ڈیلٹا |
480GrdY٪2f277 |
1280 |
1085 |
1085 |
|
150 |
لوپ |
14400v |
600GrdY٪2f347 |
1480 |
1250 |
1750 |
|
225 |
ریڈیل |
4160ڈیلٹا |
347GrdY٪2f600V |
1480 |
1295 |
1750 |
|
300 |
لوپ |
345000 |
208GrdY٪2f120 |
1500 |
1730 |
1850 |
|
500 |
لوپ |
1247Grdy٪2f7200V |
600Y/347 |
1447 |
1800 |
1750 |
|
750 |
ریڈیل |
24940GrdY٪2f14400 |
800GrdY٪2f462 |
1485 |
1730 |
1750 |
|
1,000 |
ریڈیل |
249400ڈیلٹا |
480V |
1730 |
1350 |
1850 |
|
1,250 |
لوپ |
25000V |
416V |
1730 |
1320 |
1920 |
|
1,500 |
لوپ |
4160GRDY٪2f2400 |
600GrdY٪2f347 |
1730 |
1910 |
1965 |
|
1,500 |
لوپ |
34500ڈیلٹا |
480GrdY٪2f277 |
2220 |
2069 |
2065 |
|
1,750 |
لوپ |
13800ڈیلٹا |
480GrdY٪2f277 |
1730 |
2304 |
1900 |
|
2,000 |
ریڈیل |
4160ڈیلٹا |
415GrdY٪2f240 |
1730 |
1950 |
1810 |
|
2,500 |
لوپ |
25000ڈیلٹا |
600GrdY٪2f347 |
1730 |
2560 |
1960 |
|
2,550 |
لوپ |
12470 ڈیلٹا |
415GrdY٪2f240 |
1730 |
2000 |
2200 |
|
2600 |
لوپ |
34500ڈیلٹا |
416GrdY٪2f240 |
1730 |
1695 |
2290 |
|
3000 |
لوپ |
27,600 ڈیلٹا |
13,800 ڈیلٹا |
1830 |
2360 |
2000 |
|
4000 |
لوپ |
27600ڈیلٹا |
600GrdY٪2f347 |
1900 |
2500 |
2010 |
|
5000 |
ریڈیل |
13,800 ڈیلٹا |
4٪ 2c160GrdY٪2f2٪ 2c400 |
1900 |
2735 |
2500 |
|
7000 |
لوپ |
27,600 ڈیلٹا |
13,800 ڈیلٹا |
2200 |
3030 |
2080 |
|
7500 |
لوپ |
249400ڈیلٹا |
4.16kv وائی |
2300 |
3200 |
2100 |
|
10000 |
لوپ |
24900GrdY٪2f14400 |
600V |
2800 |
3500 |
2560 |
اہم مواد
ٹیسٹ اور کیو سی
3-لوپ فیڈ کے ساتھ فیز پیڈ ماؤنٹڈ ٹرانسفارمر کے ہر یونٹ کے تیار ہونے کے بعد، ANSI/IEEE C57.12.90 اور C57.12 کی ضروریات کے مطابق روٹین ٹیسٹ/FAT کئے جائیں گے۔{6}}۔ ٹیسٹ رپورٹ IEEE/CSA معیارات کی تعمیل کرتی ہے، اور کارکردگی DOE 2016 کے معیارات کی تعمیل کرتی ہے۔
ہماری فیکٹری میں روٹنگ ٹیسٹ
سمیٹ مزاحمت ٹیسٹ
موصلیت مزاحمت ٹیسٹ
وولٹیج کے تناسب کی خرابی کا ٹیسٹ
شارٹ سرکٹ امپیڈینس ٹیسٹ
بغیر لوڈ کا نقصان (واٹیج) ٹیسٹ
لوڈ نقصان (واٹیج) ٹیسٹ
حوصلہ افزائی وولٹیج کا مقابلہ ٹیسٹ
علیحدہ ماخذ وولٹیج برداشت ٹیسٹ
پریشر انٹیگریٹی ٹیسٹ ٹیسٹ
ہم اپنے صارفین کے لیے آن لائن اور آف لائن دونوں ٹیسٹ نگرانی کے اختیارات پیش کرتے ہیں۔ آپ کسی تیسرے فریق کا انتخاب بھی کر سکتے ہیں، جیسے کہ SGS، CSA، یا UL کو ٹرانس پاور کی فیکٹری کا دورہ کرنے کے لیے، گواہی کے ٹیسٹ کے دوران، ٹیسٹ کیا جا رہا ہے اور ایک رپورٹ موصول کر سکتے ہیں جو معیاری تقاضوں کی مکمل تعمیل کرتی ہے۔ متبادل طور پر، آپ حقیقی وقت میں جانچ کے عمل کو دیکھنے کے لیے آن لائن ویڈیو مانیٹرنگ کی درخواست کر سکتے ہیں۔ جانچ کے طریقہ کار میں شفافیت اور اعتماد کو یقینی بنانا۔
ہماری پیداوار اور جانچ کے آلات میں ہر سال پیشہ ورانہ انشانکن ہوتا ہے۔
3-فیز مائع سے بھرے پیڈ ماونٹڈ ٹرانسفارمرز خاکہ
پینٹنگ
ہمارے پیکجز اور شپنگز
اسمبلی اور پیکیجنگ ایریا

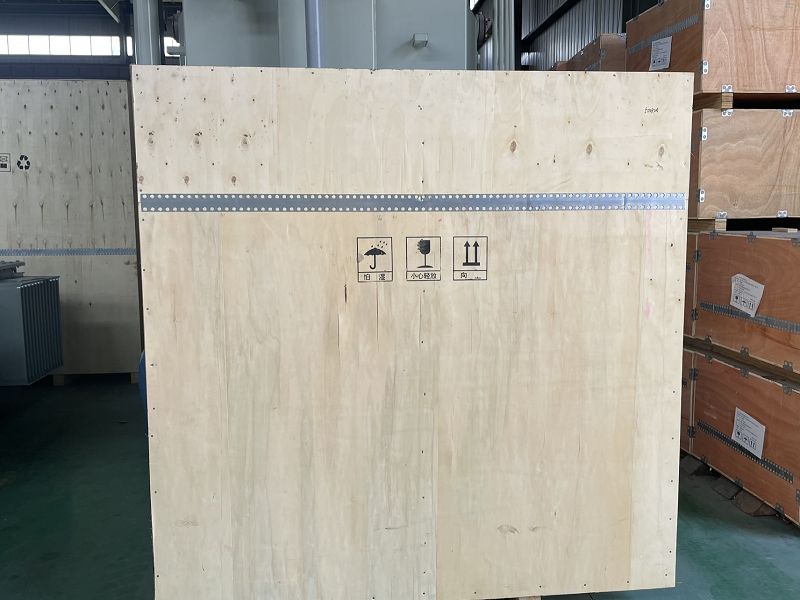

جمع ہونے کے بعد پھر کنٹینر کے ذریعے شپنگ
ایپلی کیشنز
ہمارے تھری فیز پیڈ ماؤنٹ ٹرانسفارمرز کو مختلف قسم کی ایپلی کیشنز میں استعمال کیا جا سکتا ہے، تمام پیچیدگیوں میں۔
