پول ماونٹڈ ڈسٹری بیوشن ٹرانسفارمر
پول ماونٹڈ ڈسٹری بیوشن ٹرانسفارمرتفصیل
ٹرانسپوور الیکٹریکل کے پول پر لگے ہوئے ڈسٹری بیوشن ٹرانسفارمرز کو کھمبوں پر زمین کے اوپر نصب کیا جاتا ہے۔ یہ ٹرانسفارمر عام طور پر شہری اور دیہی رہائشی اور تجارتی بوجھ کی خدمت کرتے ہیں۔ دیگر ہلکے صنعتی اور کمرشل لائٹنگ ایپلی کیشنز ہیں۔
برقی قطب ٹرانسفارمرز کا بنیادی کام ہائی ٹرانسمیشن وولٹیجز کو مقامی تقسیم کے لیے موزوں کم وولٹیج تک لے جانا ہے۔ وہ پرائمری اور سیکنڈری وائنڈنگز کو ملا کر اس مرحلہ وار عمل کو حاصل کرتے ہیں۔
TRANSPOWER سے پول ماؤنٹ ڈسٹری بیوشن ٹرانسفارمر بیرونی اور عوامی مقامات پر طاقتور، قابل اعتماد اور موثر بجلی کی تقسیم پیش کرتا ہے۔ کم آپریٹنگ لاگت، کم گرمی کا اخراج اور ملکیت کی کم قیمت اس ٹرانسفارمر کو ایپلی کیشنز اور کاروباروں کی ایک وسیع رینج کے لیے مثالی بناتی ہے۔ یہ بجلی کی تقسیم کا نظام اوور ہیڈ، پول ماؤنٹ تنصیبات اور استعمال کے لیے ڈیزائن کیا گیا ہے۔
قطب پر نصب ڈسٹری بیوشن ٹرانسفارمرز آخری صارفین تک موثر طریقے سے بجلی کی فراہمی کے لیے ضروری ہیں۔ ان کا ڈیزائن اور تنصیب قابل اعتماد اور محفوظ بجلی کی فراہمی کو یقینی بنانے کے لیے اہم ہے۔ کچھ چیلنجوں کے باوجود، ان کے فوائد انہیں بجلی کی تقسیم کے بہت سے نظاموں کے لیے ایک مقبول انتخاب بناتے ہیں۔
پول ماونٹڈ ٹرانسفارمر
|
کلیدی صفات |
|
|
صنعت کی مخصوص خصوصیات |
|
|
پروڈکٹ |
سنگل فیز آئل فلڈ پول ماونٹڈ ٹرانسفارمر |
|
فیز |
سنگل |
|
کوائل نمبر |
آٹو ٹرانسفارمر |
|
دیگر صفات |
|
|
اصل کی جگہ |
جیانگ، چین |
|
ماڈل نمبر |
سنگل فیز ٹرانسفارمر |
|
شرح شدہ صلاحیت |
10kva سے 333kva تک |
|
ہائی وولٹیج |
34.5kV اور نیچے |
|
کم وولٹیج |
120/240/277/480V |
|
تعدد |
50/60Hz |
|
معیاری |
IEC، ANSI، IEEE، CSA |
|
ویکٹر گروپ |
Ii0, Ii6 |
|
مواد |
ایلومینیم/کاپر |
|
درخواست |
دیہی پاور گرڈ، دور دراز پہاڑی علاقے، بکھرے دیہات، زرعی پیداوار، روشنی، بجلی کی کھپت، ریلوے، شہری پاور گرڈ |
|
قسم |
تیل میں ڈوبا ہوا ٹرانسفارمر |
|
فیچر |
کم نقصان |
مندرجہ ذیل جدول روایتی پول ماونٹڈ ٹرانسفارمر کا معیاری پیرامیٹر ہے۔ اگر آپ کو دیگر صلاحیت اور وولٹیج کی سطح کی ضرورت ہے، تو براہ کرم درست تکنیکی پیرامیٹرز اور پیشکشیں حاصل کرنے کے لیے ٹرانس پاور سے رابطہ کریں۔
ذیل کی تفصیلات صرف حوالہ کے لیے ہیں۔
|
صلاحیت (kVA) |
η(%) |
ε(%) |
Io(%) |
کور کا نقصان (W) |
تانبے کا نقصان (W) |
DIMENSION(MM) |
تیل (L) |
TOTAL WT (کلوگرام) |
||
|
W |
D |
H |
||||||||
|
10 |
97.2 |
3 |
1.9 |
45 |
180 |
440 |
520 |
940 |
30 |
100 |
|
15 |
97.3 |
3 |
1.8 |
58 |
215 |
450 |
530 |
970 |
30 |
130 |
|
25 |
97.5 |
2.8 |
1.7 |
82 |
295 |
500 |
580 |
980 |
40 |
180 |
|
37.5 |
97.7 |
2.6 |
1.6 |
110 |
400 |
520 |
600 |
1000 |
40 |
220 |
|
50 |
98.1 |
1.9 |
1.5 |
140 |
490 |
540 |
630 |
1060 |
45 |
280 |
|
75 |
98.2 |
1.8 |
1.4 |
200 |
700 |
590 |
670 |
1100 |
55 |
380 |
|
100 |
98.3 |
1.7 |
1.3 |
260 |
900 |
680 |
680 |
1120 |
60 |
450 |
|
167 |
98.4 |
1.6 |
1.2 |
450 |
1500 |
710 |
800 |
1190 |
80 |
580 |
|
250 |
98.5 |
1.5 |
1.1 |
650 |
2250 |
980 |
950 |
1350 |
215 |
980 |
|
333 |
98.6 |
1.4 |
1 |
800 |
3000 |
1040 |
960 |
1400 |
240 |
1100 |
ٹیسٹ آئٹم
√ سمیٹ مزاحمت ٹیسٹ
√ موصلیت مزاحمت ٹیسٹ
√ وولٹیج کے تناسب کی خرابی کا ٹیسٹ
√ شارٹ سرکٹ امپیڈینس ٹیسٹ
√ بغیر بوجھ کا نقصان (واٹیج) ٹیسٹ
√ لوڈ نقصان (واٹیج) ٹیسٹ
√ حوصلہ افزائی وولٹیج برداشت ٹیسٹ
√ علیحدہ ماخذ وولٹیج برداشت ٹیسٹ
√ پریشر انٹیگریٹی ٹیسٹ ٹیسٹ
25kVA سنگل فیز آئل فلڈ پول ماونٹڈ ٹرانسفارمر کے طول و عرض اور وزن کی تفصیلات
75kVA سنگل فیز آئل فلڈ پول ماونٹڈ ٹرانسفارمر کے طول و عرض اور وزن کی تفصیلات
167kVA سنگل فیز آئل فلڈ پول ماونٹڈ ٹرانسفارمر کے طول و عرض اور وزن کی تفصیلات
سنگل فیز آئل فلڈ پول ماونٹڈ ٹرانسفارمر ڈایاگرام

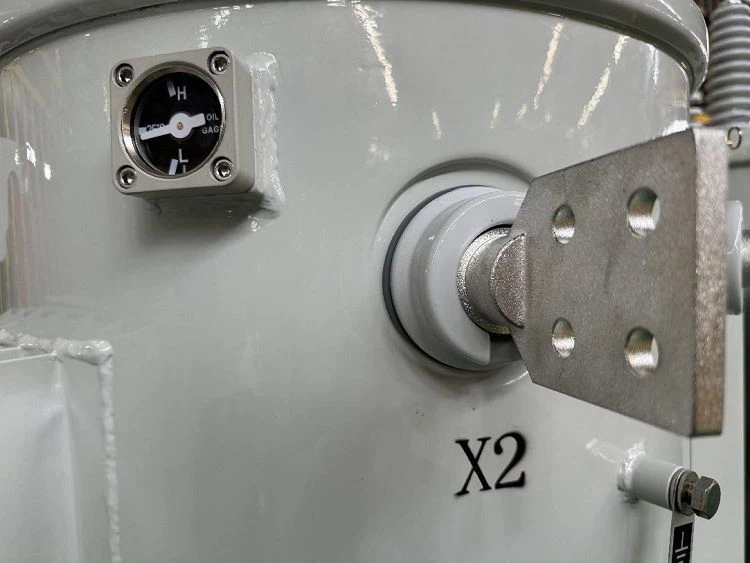

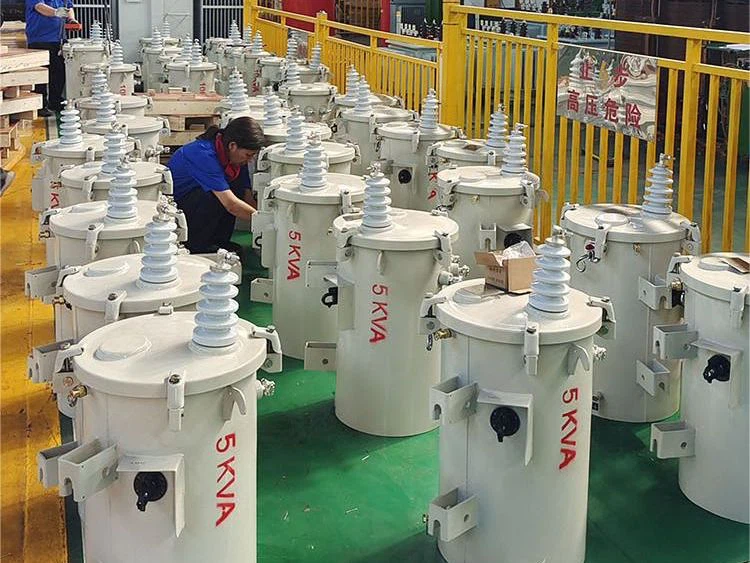

پول ماونٹڈ ٹرانسفارمر پکچرز
پول ماونٹڈ ٹرانسفارمر پیکیجنگ
اکثر پوچھے گئے سوالات (FAQ)
